现代Transformer精读-02：RoPE位置编码与YaRN外推

本文精读 model_minimind.py 的 precompute_freqs_cis（62–78 行）与 apply_rotary_pos_emb（80–84 行）。本文将从绝对正弦位置编码与可训练位置编码出发，一路走到旋转位置编码（RoPE）的数学与实现，最后讲 MiniMind 的 YaRN 长文本外推配置。

1. 位置编码：从绝对编码到旋转编码

1.1 自注意力看不见顺序

我们注意到注意力公式

$$\mathrm{Attn}(Q,K,V)=\mathrm{softmax}\left(\frac{Q{K}^{\top }}{\sqrt{d_k}}\right)V$$

$Q{K}^{\top }$ 只比较每个 token 与其他 token的配对，与它们在序列中的先后无关。严格地说：注意力输出对输入序列的置换是等变的（permute 输入，输出跟着 permute，但位置信息完全丢失）。于是同一个模型看到这两句话，会给出一模一样的表示，故位置信息必须由外部显式注入，这就是位置编码（Positional Encoding）存在的理由。

1.2 两个经典方案（绝对正弦与可训练）

① 绝对正弦位置编码（Vaswani et al., 2017）

$$P{E}_{(\mathrm{pos},2i)}=\sin \left(\frac{\mathrm{pos}}{10000^{2i/d}}\right),P{E}_{(\mathrm{pos},2i+1)}=\cos \left(\frac{\mathrm{pos}}{10000^{2i/d}}\right)$$

• 加法注入：embedding + PE，PE 的形状与 embedding 相同（$d$ 维分 $d/2$ 对 sin/cos）；
• 优点：与序列长度无关（任意长都能生成）、无需训练；
• 缺点：编码的是绝对位置。模型若想知道第 $m$ 个词与第 $n$ 个词的相对距离 $m-n$，只能靠三角恒等式自己挖掘：

$$\sin (\alpha +\beta )=\sin \alpha \cos \beta +\cos \alpha \sin \beta$$

相对信息藏在 sin/cos 的恒等关系里，需要模型自主学习才能观察到。

② 可训练位置编码（BERT / GPT 系）

• 每个位置一个可训练向量 $p_{\mathrm{pos}}\in {\mathbb{R}}^d$，查表后同样加到 embedding 上；
• 优点：简单直接、完全可学习；
• 缺点：只能在训练见过的长度内工作超出 max_len 就没有向量可查，外推能力为零；而且它同样是绝对位置视角。

1.3 RoPE

把位置的数值升级成旋转的角度：给 Query 和 Key 各转一个角度，角度差就是相对位置。

2. 旋转的数学

2.1 把向量放进复数平面

RoPE 的第一步操作：把维度 $d$ 的向量切成 $d/2$ 组二维对 $(x_{2i},x_{2i+1})$，每一组看作复数平面上的一个点：

$$z=x_{2i}+\mathrm{i}{x}_{2i+1}\in \mathbb{C}$$

位置 $m$在复数里是一个非常自然的动作乘一个单位复数：

$$z_m=z\cdot e^{\mathrm{i}m{\theta }_i}=z(\cos (m{\theta }_i)+\mathrm{i}\sin (m{\theta }_i))$$

$|e^{\mathrm{i}m{\theta }_i}|=1$，所以这个乘法不改变向量长度，只旋转角度 $m{\theta }_i$。换个角度看（对应实向量）：

$$R(m{\theta }_i)=\left[\begin{array}{cc}\cos (m{\theta }_i)& -\sin (m{\theta }_i)\\ \sin (m{\theta }_i)& \cos (m{\theta }_i)\end{array}\right],\left[\begin{array}{c}{x}_{2i}\\ x_{2i+1}\end{array}\right]\mapsto R(m{\theta }_i)\left[\begin{array}{c}{x}_{2i}\\ x_{2i+1}\end{array}\right]$$

2.2 旋转后内积只依赖相对位置

当取位置 $m$ 的查询向量 $q_m$ 与位置 $n$ 的键向量 $k_n$ 的内积时（复向量内积取实数部 $⟨a,b⟩=\mathrm{Re}(a^{\mathsf{H}}b)$）：

$$⟨q_m,k_n⟩=\mathrm{Re}((q{e}^{\mathrm{i}m\theta }{)}^{\mathsf{H}}(k{e}^{\mathrm{i}n\theta }))=\mathrm{Re}(q^{\mathsf{H}}k{e}^{\mathrm{i}(n-m)\theta })$$

记 $q^{\mathsf{H}}k=a+\mathrm{i}b$（只由 q、k 的内容决定），展开：

$$⟨q_m,k_n⟩=a\cos ((n-m)\theta )-b\sin ((n-m)\theta )$$

内积表达式中，$m$ 和 $n$ 永远以差值 $(n-m)$ 的形式成对出现绝对位置消失了，只剩相对位置。，也是它名字的由来（Rotary Position Embedding）。

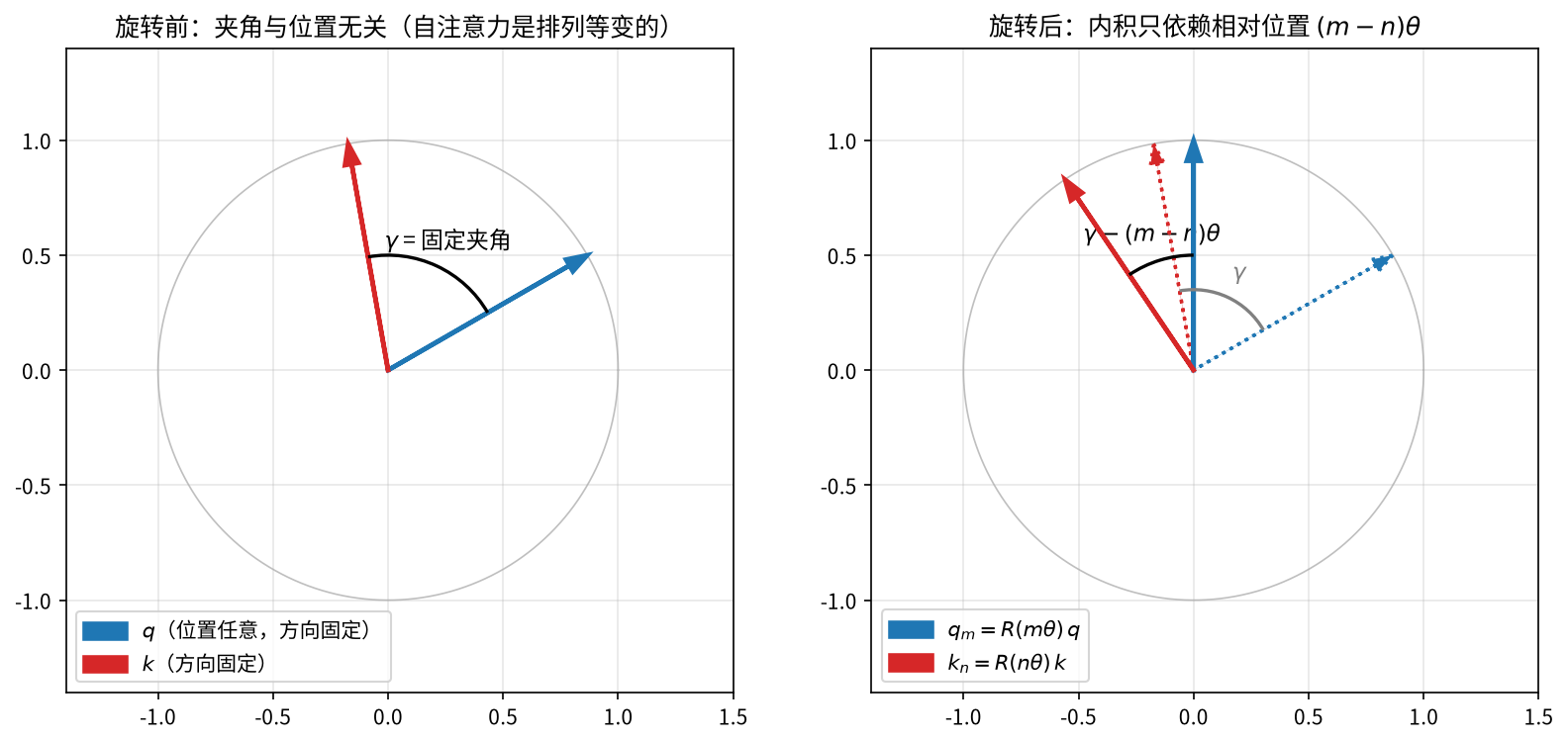

有图可知：左边 q、k 不转时夹角固定（与位置无关）；右边各自旋转后，夹角 $\gamma -(m-n)\theta$ 里只出现 $m-n$。

一个 $d$ 维向量有 $d/2$ 个二维对，位置 $m$ 的完整旋转就是每个二维对各自旋转、互不干扰的分块对角矩阵：

$$R_m=\mathrm{diag}(R(m{\theta }_1),R(m{\theta }_2),\dots ,R(m{\theta }_{d/2}))\in {\mathbb{R}}^{d\times d}$$

每个块的角度 $m{\theta }_i$ 由该块的角速度 ${\theta }_i$ 决定。${\theta }_i$ 的选择正是下一节代码里 precompute_freqs_cis 做的。

2.3 为什么只转 q 和 k，不转 v

注意力打分用 q、k 的内积（03-自注意力机制精读），v 只是被加权后求和的内容。位置信息要影响的是谁该注意谁（打分），旋转 v 只会把内容向量拧来拧去，不带来位置信息，还破坏内容语义。所以 RoPE 只作用在 q、k 上。

3. 代码分析：precompute_freqs_cis 与 rotate_half

3.1 角速度：指数衰减的频率

先看函数前半段（忽略 YaRN 分支，第 5 节专讲）：

freqs = 1.0 / (rope_base ** (torch.arange(0, dim, 2)[: (dim // 2)].float() / dim))

torch.arange(0, 96, 2) 生成偶数 [0,2,4,…,94]（共 48 个），除以 dim=96 得 [0, 1/48, …, 47/48]，再取 base=1e6 的负幂：

$${\theta }_i=bas{e}^{-2i/d}=10^{-6\cdot (2i/96)},i=0,1,\dots ,47$$

这正是 2.3 节说的每个二维对专属角速度：

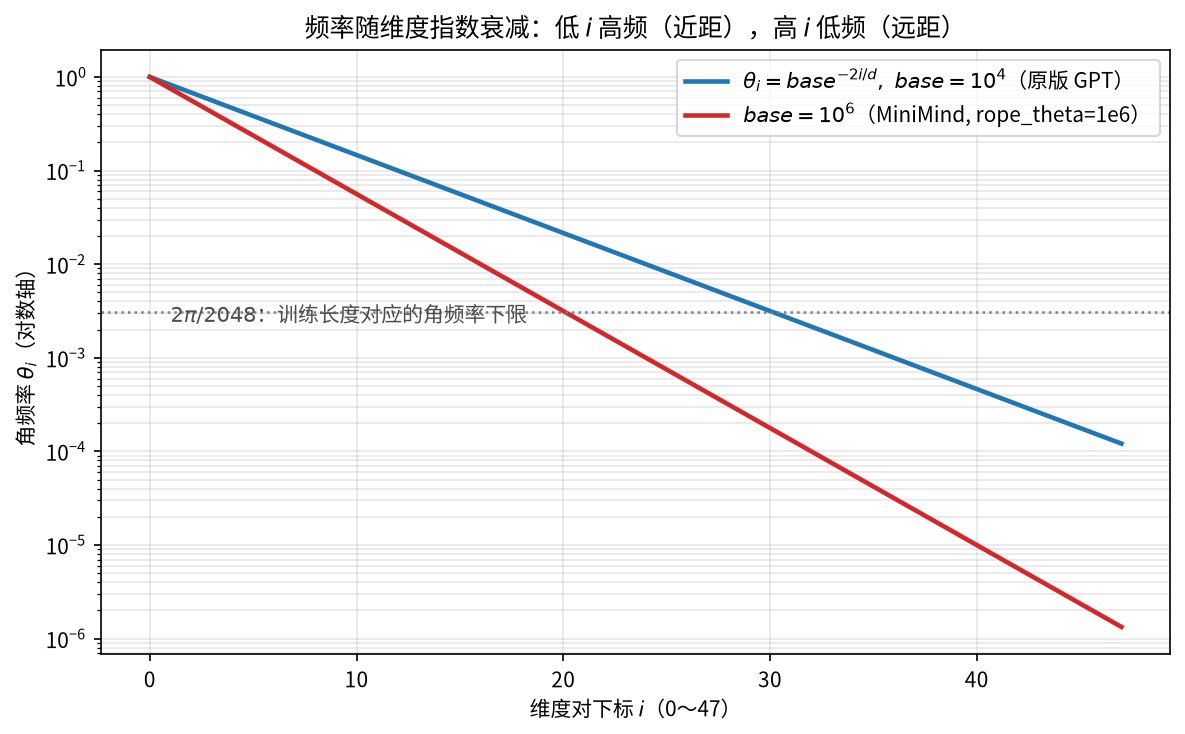

1. 指数衰减：与 2017版 正弦编码同构（那里是 $1/10000^{2i/d}$），目的是多尺度覆盖见下图：$i$ 小 → $\theta$ 大 → 高频，负责分辨相邻位置；$i$ 大 → $\theta$ 小 → 低频，负责分辨远距离位置。

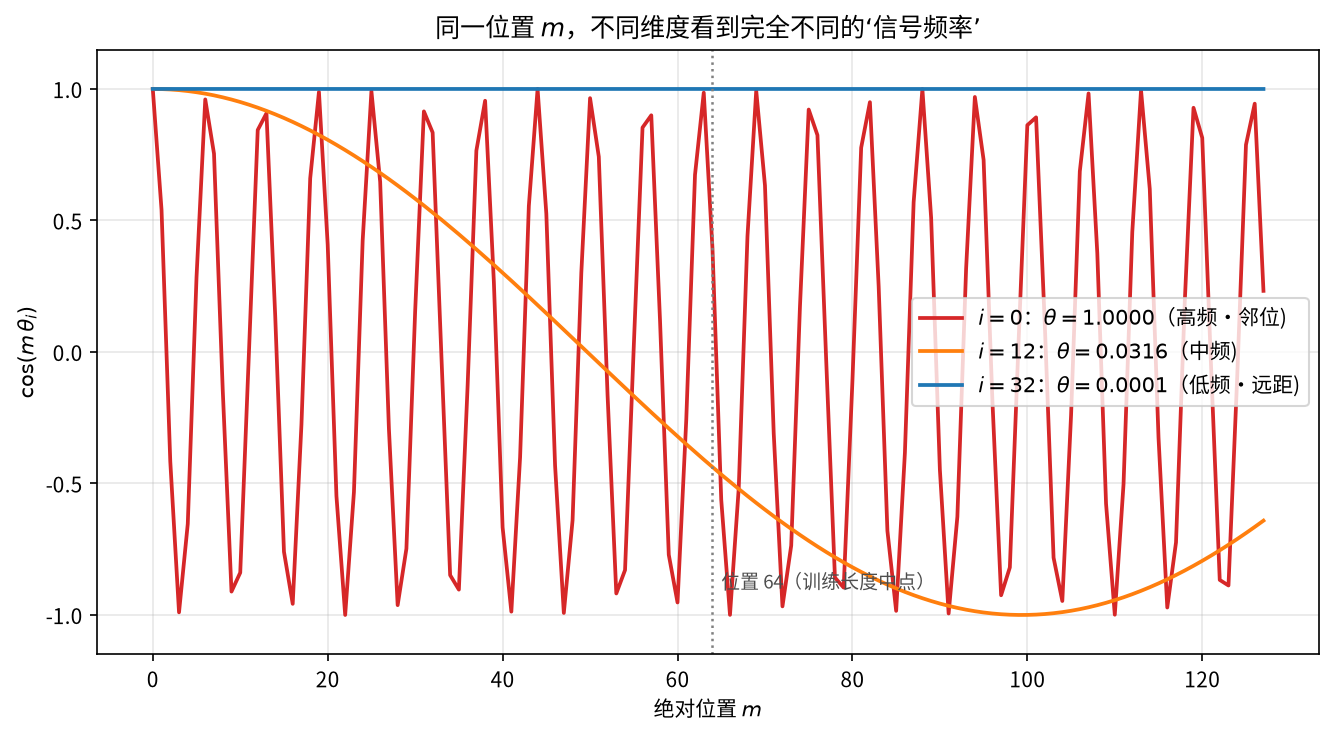

2. 高/低频的失效模式不同，见下图：同一位置 $m$，不同维度看到完全不同的信号频率。高频维度（$i=0$，$\cos (m)$）在几十个位置内就振荡好几个周期超过周期后无法区分位置（alias，$m$ 与 $m+2\pi /\theta$ 给出相同 cos）；低频维度则在整个上下文里几乎是一条平线它能稳定地区分长距离，但不能提供细粒度位置。

3. base 的作用：base 越大，所有 ${\theta }_i$ 整体越小（曲线整体下移）。MiniMind 用 rope_theta=1e6（原版 1e4），相当于把整个频率谱往低频方向平移每个维度看得更远，对长文本更友好，这是后续外推（第 5 节）的地基。

3.2 位置-频率表：torch.outer

t = torch.arange(end, device=freqs.device)   # end = max_position_embeddings = 32768
freqs = torch.outer(t, freqs).float()        # [32768, 48]，第 m 行 = [mθ₁, …, mθ₄₈]

outer 做外积：第 $m$ 行恰好是位置 $m$ 的 48 个旋转角 $m{\theta }_i$。整张表 [32768, 48] 就是全部位置 × 全部维度对的旋转角网格预计算一次，前向时按需切片（01 篇 §6.3 的 start_pos 切片就是在这里摸表）。

3.3 cos/sin 拼接

freqs_cos = torch.cat([torch.cos(freqs), torch.cos(freqs)], dim=-1) * attn_factor   # [32768, 96]
freqs_sin = torch.cat([torch.sin(freqs), torch.sin(freqs)], dim=-1) * attn_factor

[32768, 48] 拼成 [32768, 96]（= head_dim）。因为在 apply_rotary_pos_emb：

def rotate_half(x):
    return torch.cat((-x[..., x.shape[-1] // 2:], x[..., : x.shape[-1] // 2]), dim=-1)
    # 后一半取负放前、前一半放后

q_embed = (q * cos.unsqueeze(1)) + (rotate_half(q) * sin.unsqueeze(1))

把向量前 48 维当实部$x$、后 48 维当虚部$y$（即 $z=x+\mathrm{i}y$）。旋转 $z{e}^{\mathrm{i}\theta }$ 的实部/虚部为：

$$(x\cos \theta -y\sin \theta ,y\cos \theta +x\sin \theta )$$

而代码算的正是：

$$q\cdot \cos =(x\cos \theta ,y\cos \theta )$$ $$rotate\_half(q)\cdot \sin =(-y\sin \theta ,x\sin \theta )$$ $$\Rightarrow (x\cos \theta -y\sin \theta ,y\cos \theta +x\sin \theta )✓$$

所以各拼接两份 cos/sin = 给实部组和虚部组各准备一份同样的角表；rotate_half 负责把虚部取负换位这两个操作合并。这与 2.1 的旋转矩阵完全等价：

$$R(\theta )=\left[\begin{array}{cc}\cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{array}\right]⟺\text{实部}+\mathrm{i}\text{虚部}\text{的复数乘法}$$

unsqueeze(1) 的作用是让 […, 96] 的角表在序列维上广播对齐 [B, heads, S, 96] 的 q/k。

4. 位置表如何进注意力

RoPE 与绝对/可训练编码还有一个常被忽略的差异：注入点不在 embedding 处，而在注意力内部。看 Attention.forward 的前五行（111–119 行）：

xq, xk, xv = self.q_proj(x), self.k_proj(x), self.v_proj(x)      # ① 投影
xq = xq.view(bsz, seq_len, self.n_local_heads, self.head_dim)    # ② 切成多头
xk = xk.view(bsz, seq_len, self.n_local_kv_heads, self.head_dim)
xq, xk = self.q_norm(xq), self.k_norm(xk)                        # ③ QK-Norm（03 篇详讲）
cos, sin = position_embeddings
xq, xk = apply_rotary_pos_emb(xq, xk, cos, sin)                  # ④ RoPE 注入
# ⑤ ……之后才是 QKᵀ 内积与 softmax（03 篇）

position_embeddings 这份表怎么切片，01-模型骨架与前向回路 已经讲过，这里补充关于start_pos的细节：

• 训练时：start_pos=0，切片取表的前 seq_len 行，每个 token 用自己真实的绝对位置；
• 推理续写时：start_pos=已缓存长度，新生成的 token 拿到 start_pos+1 起的位置编码，详见KV Cache（03-自注意力机制精读 ）；
• 表只预计算到 max_position_embeddings=32768，对话超出这个长度会切片越界，这时就需要YaRN换表

5. YaRN 长文本外推

5.1 周期覆盖定理

3.1 角速度：指数衰减的频率 里每个维度 $i$ 都有专属角速度 ${\theta }_i$，它定义一个波长（走完一个周期需要的 token 数）：

$${\lambda }_i=\frac{2\pi }{{\theta }_i}=2\pi \cdot bas{e}^{2i/d}$$

位置编码的相位是 ${\varphi }_i(m)=m{\theta }_i\mathrm{mod}2\pi$训练长度 $L$ 内维度 $i$ 的相位被覆盖了

$$\frac{L}{{\lambda }_i}$$

• 高频维度（${\lambda }_i$ 短）：比如 $\lambda =64$，训练长度 $L=2048$ 内走完 $2048/64=32$ 个周期相位在 $[0,2\pi )$ 上被密集采样过，任意位置 $m$ 的相位 $m{\theta }_i\mathrm{mod}2\pi$（无论 $m$ 多大）都会 alias 回训练中已经见过的某个相位值。模型对这个维度所有相位都有了解，可以直接外推；
• 低频维度（${\lambda }_i$ 长）：比如 $\lambda =4096>L$，训练内相位只覆盖了 $[0,\pi )$ 半圈周期都没走完。推理时 $m>L$ 的相位滑进训练从未见过的相位区间，不可以直接外推

从整体降低角频率到 YaRN

要让远处相位重新落入模型熟悉的区域，直觉是让远处位置的旋转角变小，相当于把长序列的位置压缩回训练范围内的相位。各家做法：

方案	做法	问题
直接放大 base	所有 ${\theta }_i$ 按同一比例变小	高频维度也变慢，相邻位置精度损失
NTK-aware（2023）	只放大 base 中的高频部分，保持高频不动	比盲放大好，但高频/低频的划分是硬的
YaRN（2023）	软过渡：低频维度频率压缩 $1/factor$、高频维度完全保留、中间线性过渡	目前的主流选择

YaRN（Yet another RoPE extensioN）的两个关键改进 ：① 频率重缩放按维度软过渡（ramp）；② 注意力的温度补偿（attention_factor）。

5.3 代码逐行：YaRN 分支

# precompute_freqs_cis 内（69–73 行）
if end / orig_max > 1.0:                                     # 只有"要覆盖的长度 > 训练长度"才启用
    inv_dim = lambda b: (dim * math.log(orig_max / (b * 2 * math.pi))) / (2 * math.log(rope_base))
    low, high = max(math.floor(inv_dim(beta_fast)), 0), min(math.ceil(inv_dim(beta_slow)), dim // 2 - 1)
    ramp = torch.clamp((torch.arange(dim // 2, device=freqs.device).float() - low)
                       / max(high - low, 0.001), 0, 1)
    freqs = freqs * (1 - ramp + ramp / factor)               # 频率重缩放

5.3.1 启用条件

end=32768、orig_max=2048，比值 16 > 1 。训练时 rope_scaling=None 走纯 RoPE 表（4. 位置表如何进注意力 的表长即上限）。

5.3.2 inv_dim：从波长反解维度下标

low/high 是维度下标，但设计者想表达的边界是波长。波长 ${\lambda }_i=2\pi bas{e}^{2i/d}$，令 ${\lambda }_i=orig\_max/b$（$b$ 个 token），反解 $i$：

$$i(b)=\frac{d}{2\ln base}\ln \frac{orig\_max}{2\pi b}$$

代入 MiniMind 的数值（$d=96,base=10^6,orig\_max=2048$）：

边界	波长 → 对应维度	数值	物理含义
$low$	$b={\beta }_{fast}=32$：$\lambda =2048/32=64$	$\approx 8.06\to \lfloor \rfloor =8$	波长 = 64 tokens（训练内 32 个周期绝对安全区上界）
$high$	$b={\beta }_{slow}=1$：$\lambda =2048$	$\approx 20.11\to \lceil \rceil =21$	波长 = 恰好等于训练长度（1 个周期临界点）

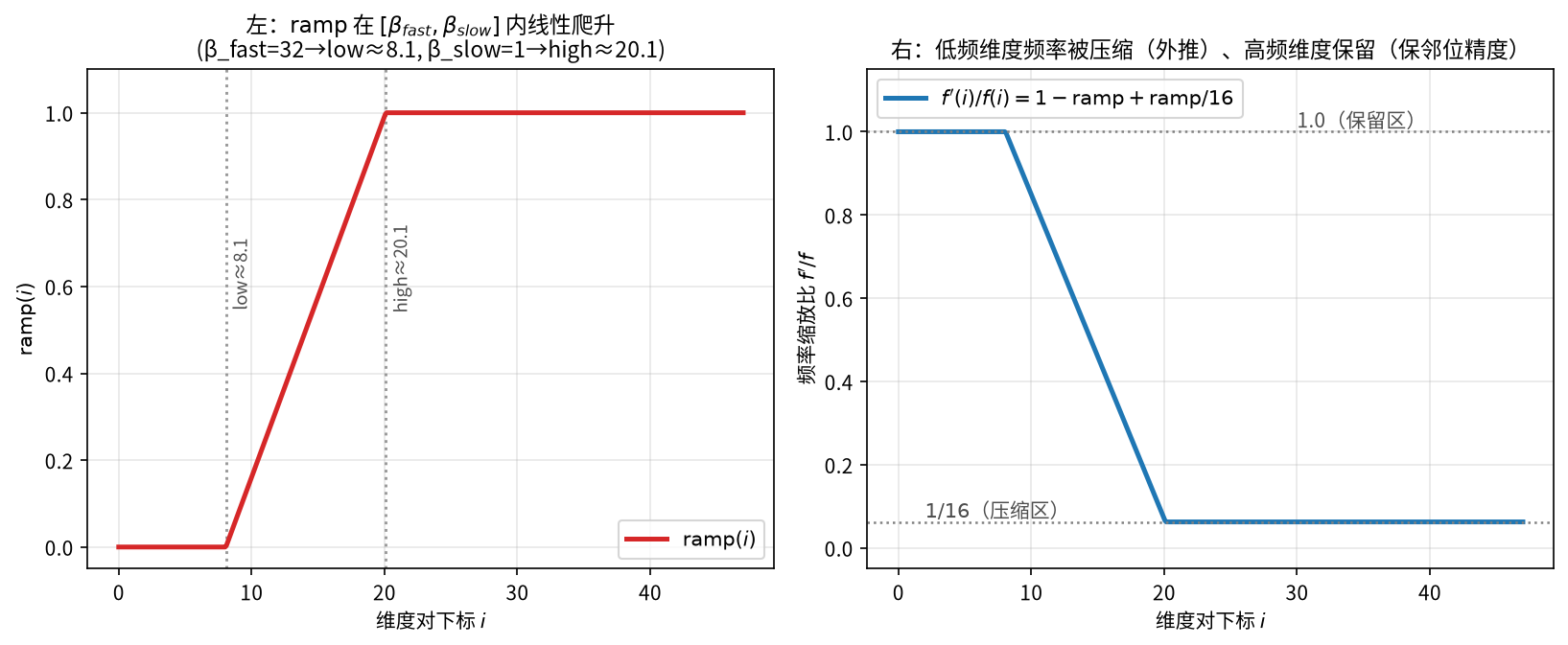

5.3.3 ramp 与 clamp

low, high = max(math.floor(inv_dim(beta_fast)), 0), min(math.ceil(inv_dim(beta_slow)), dim // 2 - 1)
ramp = torch.clamp((torch.arange(dim // 2, device=freqs.device).float() - low)
                   / max(high - low, 0.001), 0, 1)

(i - low) / (high - low) ：把维度下标 $i\in [low,high]$ 线性映射到 $[0,1]$离开 $low$ 越远，被压缩的程度越大。

torch.clamp(·, 0, 1) ：clamp（= clip）把张量截断进 $[0,1]$：

$$\mathrm{clamp}(x)=\min (\max (x,0),1)$$

为什么必须 clamp：当 $i<low$ 时 $(i-low)/(high-low)<0$，当 $i>high$ 时 $>1$。如果不截断，ramp 会变成负数或大于 1，freqs * (1-ramp+ramp/16) 会给高频维度放大频率、给极低频维度产生负频率彻底破坏相位。clamp 让保留区（$i<low$）与压缩区（$i>high$）变成两段平坦的常数，只有 $[low,high]$ 内是斜坡：

$$\mathrm{ramp}(i)=\{\begin{array}{ll}0& i<low\\ \frac{i-low}{high-low}& low\le i\le high\\ 1& i>high\end{array}$$

floor/ceil + max(…,0)/min(…, d//2−1) ：inv_dim 是连续值，维度下标必须是整数floor（下取整 $low$）与 ceil（上取整 $high$）把连续边界收拢成整数；再与 $0$ 和 $d/2-1$ 夹紧，防止某些（base 极大 / orig 极小）组合下 inv_dim 越出维度范围。

5.3.4 频率重缩放

沿用 $d=96,base=10^6$（注意 ${\theta }_i=10^{-i/8}$，$i=\mathrm{0..47}$）：

$i$	${\theta }_i$	波长 ${\lambda }_i$	训练内周期数 $L/{\lambda }_i$	ramp	${\theta }_i^{\prime }$	区域
0	1	6.3	325	0	1	高频保留
8	0.1	62.8	32.6	0	0.1	保留区上界（low）
15	0.0133	471	4.3	0.54	≈0.0066	过渡区
21	0.00237	2650	0.77（<1）	1	≈0.000148	压缩区起点（high）
47	$1.3\times 10^{-6}$	4.7M	0.0004（<<1）	1	≈$8\times 10^{-8}$	深压缩区

对照 5.1 的周期覆盖定理看这表：$i\le 8$ 的维度训练里都见过几十到几百个周期（外推安全）→ 频率原封不动；$i\ge 21$ 的维度连一个周期都没走完（相位陌生）→ 频率砍掉 16 倍压缩后它们在新位置 $m$ 处的相位 $\approx m{\theta }_i/16$，恰好折算回训练分布内熟悉的相位。过渡区（$8\sim 21$）线性渐变，避免相邻维度相位突变造成注意力打分的跳变。

5.4 MiniMind 的配置与用法

Config 里的 YaRN 参数（31–39 行）：

self.rope_scaling = {
    "beta_fast": 32,            # 高频保留区的波长下界（低i维度）
    "beta_slow": 1,             # 低频压缩区的波长上界（高i维度）
    "factor": 16,               # 低频频率压缩倍数
    "original_max_position_embeddings": 2048,   # "训练长度"
    "attention_factor": 1.0,
    "type": "yarn"
} if self.inference_rope_scaling else None     # 默认 False = 不启用

• 默认关闭（inference_rope_scaling=False），训练与常规推理都用纯 RoPE 表；
• 需要长文本外推时在推理侧开启（eval_llm.py --inference_rope_scaling），于是生成的频率表换成 YaRN 版

5.5 小结

YaRN =把远处位置的相位，拽回模型熟悉的训练分布，高频不动保近距精度，低频降速保远距可分，中间软过渡避免相位突变

6 其他

6.1 本文对应代码

代码 / 配置	对应小节
precompute_freqs_cis（62–78）	[[#3. 代码分析：precompute_freqs_cis 与 rotate_half]]、5.3 代码逐行：YaRN 分支
apply_rotary_pos_emb / rotate_half（80–84）	3.3 cos/sin 拼接
rope_theta / max_position_embeddings	3.1 角速度：指数衰减的频率、4. 位置表如何进注意力
inference_rope_scaling + rope_scaling dict（31–39）	5.4 MiniMind 的配置与用法
RoPE 表如何切片进 Attention	4. 位置表如何进注意力 + 01-模型骨架与前向回路

6.2 延伸阅读

RoPE 原始论文 RoFormer: Enhanced Transformer with Rotary Position Embedding（Su et al., 2021）； YaRN 论文 YaRN: Efficient Context Window Extension of Large Language Models（Peng et al., 2023）。
