现代Transformer精读-04：稀疏MoE路由与负载均衡

本文精读 model_minimind.py 的 MOEFeedForward（148–176 行）与 config 的 MoE 字段（41–45 行）。

0. MOEFeedForward

# model_minimind.py 148–176 行
class MOEFeedForward(nn.Module):
    def __init__(self, config: MiniMindConfig):
        super().__init__()
        self.config = config
        self.gate = nn.Linear(config.hidden_size, config.num_experts, bias=False)          # 路由门控
        self.experts = nn.ModuleList([FeedForward(config, intermediate_size=config.moe_intermediate_size)
                                      for _ in range(config.num_experts)])                 # 4 个专家 FFN
        self.act_fn = ACT2FN[config.hidden_act]

    def forward(self, x):
        batch_size, seq_len, hidden_dim = x.shape
        x_flat = x.view(-1, hidden_dim)                                                     # ① 摊平 [B,S,768]→[B*S,768]
        scores = F.softmax(self.gate(x_flat), dim=-1)                                       # ② 路由打分
        topk_weight, topk_idx = torch.topk(scores, k=self.config.num_experts_per_tok, dim=-1, sorted=False)  # ③ top-1 选取
        if self.config.norm_topk_prob: topk_weight = topk_weight / (topk_weight.sum(dim=-1, keepdim=True) + 1e-20)  # ④ 重归一化
        y = torch.zeros_like(x_flat)
        for i, expert in enumerate(self.experts):                                           # ⑤ 逐专家稀疏聚合
            mask = (topk_idx == i)
            if mask.any():
                token_idx = mask.any(dim=-1).nonzero().flatten()
                weight = topk_weight[mask].view(-1, 1)
                y.index_add_(0, token_idx, (expert(x_flat[token_idx]) * weight).to(y.dtype))
            elif self.training:
                y[0, 0] += 0 * sum(p.sum() for p in expert.parameters())                   # ⑥ 训练期零梯度
        if self.training and self.config.router_aux_loss_coef > 0:                          # ⑦ 负载均衡 aux loss
            load = F.one_hot(topk_idx, self.config.num_experts).float().mean(0)
            self.aux_loss = (load * scores.mean(0)).sum() * self.config.num_experts * self.config.router_aux_loss_coef
        else:
            self.aux_loss = scores.new_zeros(1).squeeze()
        return y.view(batch_size, seq_len, hidden_dim)                                      # ⑧ 还原 [B,S,768]

1. MoE 要解决什么

1.1 MoE 的架构：一个多分流的 FFN

回看 01 篇的 01-模型骨架与前向回路，普通 FFN 是一个单通道：

FeedForward.forward: down(act(gate(x)) * up(x))   # 每个 token 走唯一的 FFN

MoE 把它变成一个门控 + 多条专家通道（§0 的 152–153 行）：

self.gate    = nn.Linear(hidden, num_experts)      # ① 路由：决定走哪个专家
self.experts = ModuleList([FeedForward(...) for _ in range(num_experts)])   # ② 4 条专家通道

每个 token 经过 gate 打分（156–163 行），被分配到专家 $E_{i}$ ，只走这条通道，最后把专家输出按权重加权回主路。

1.3 为什么只替换 FFN，不动注意力

MoE 只把 MiniMindBlock.mlp（184 行）换成 MOEFeedForward，不改变注意力（self_attn = Attention(config)）。理由是：

FFN 是模型里参数密度最高的部分（01 篇 §9.1：FFN 占每层约 76% 参数），是最值得稀释的地方；
注意力是全局依赖结构（03-自注意力机制精读中所有位置两两交互），难以按 token 稀疏化；FFN 是逐 token 独立的逐点变换（position-wise），天然适合每个 token 选不同专家

1.4 config 41–45 行

字段	取值	含义
`num_experts`	4	每层放的专家 FFN 数
`num_experts_per_tok`	1	每个 token 激活的专家数（top-1，最简）
`moe_intermediate_size`	2432（默认 = `intermediate_size`）	专家 FFN 的中间维度，默认与 Dense 全尺寸一致
`norm_topk_prob`	True	top-k 选后用不用重归一权重
`router_aux_loss_coef`	5e-4	负载均衡辅助损失的权重

注意 moe_intermediate_size 默认等于 intermediate_size（2432）MiniMind 的每个专家是一个全尺寸 FFN，不是瘦专家。4 个全尺寸专家参数 $\approx 4 \times 5.60 M = 22.4 M$ /层，即198M-A64M

2. 路由：`gate(x)` 与 softmax

2.1 `gate` 线性层

self.gate = nn.Linear(config.hidden_size, config.num_experts, bias=False)   # 768 → 4
x_flat = x.view(-1, hidden_dim)                  # [B,S,768] → [B*S,768]
scores = F.softmax(self.gate(x_flat), dim=-1)    # [B*S, 4]，每行和 = 1

输入 768、输出 4（num_experts=4），权重形状 [4, 768]（约 3k 参数）
与注意力里的 q/k/v 是同一类东西：都可学习的投影。区别在输出维度：q/k/v 投影到内容空间，gate 投影到专家选择空间为每个 token 产出 4 个 logit。

2.2 软选择

scores 本身是软的（连续分数），topk 挑出最大那个才变成硬选择（[[#3. top-1 与 norm_topk_prob]]）。两点值得记住：

分数用于加权：被选专家的输出要乘以它的分数（§0 的 168 行 * weight）
分数用于负载均衡：scores.mean(0) 会进 aux loss（§0 的 173 行）即使某个专家没被选中，它的平均信任度也会成为惩罚信号。这让 gate 成为端到端可训练的核心

3. top-1 与 `norm_topk_prob`

3.1 `topk`

topk_weight, topk_idx = torch.topk(scores, k=self.config.num_experts_per_tok, dim=-1, sorted=False)  # k=1

torch.topk(scores, k=1, dim=-1)：对每个 token，挑出分数最大的 1 个专家，返回：
- topk_weight：被选专家的分数 [B*S, 1]；
- topk_idx：被选专家的下标 [B*S, 1]（0–3）；

top-1 是 num_experts_per_tok=1 的最简形态：每个 token 走 1 个专家。这是 MiniMind 的选择；更大的生产型 MoE（Mixtral / DeepSeek）通常用 top-2/top-8更多专家并行、负载更匀，但计算和路由复杂度上升。

3.2 `norm_topk_prob`：被截断的 softmax 需要重新归一

if self.config.norm_topk_prob:
    topk_weight = topk_weight / (topk_weight.sum(dim=-1, keepdim=True) + 1e-20)

这里隐藏一个 softmax 与 top-k 的失配：

scores 的每个分量是对 4 个专家归一的和为 1 的分数；
但 topk_weight 只取其中 top-1（1 个），其余 3 个专家被扔掉被选专家的原始分数不再成立（它原本的分母含被丢弃专家的量）。

例如某 token 的分数 [0.4, 0.3, 0.2, 0.1]，top-1 得到 0.4。但这 0.4 是占总信任度 40% 的意思；一旦只保留一个专家，逻辑上应该把这个 40% 当作 100%（MoE 里每个 token 的路由权重应该和为 1）。

w^{'} = \frac{w}{\sum w} \Rightarrow 0.4 \to \frac{0.4}{0.4} = 1.0

4. 稀疏聚合的实现细节

4.1 逐专家循环：只算被路由到的token

y = torch.zeros_like(x_flat)                                   # 输出缓存 [B*S, 768]
for i, expert in enumerate(self.experts):                      # 遍历 4 个专家
    mask = (topk_idx == i)                                     # [B*S,1]，该 token 是否选了专家 i
    if mask.any():
        token_idx = mask.any(dim=-1).nonzero().flatten()       # 选中专家 i 的 token 下标
        weight = topk_weight[mask].view(-1, 1)                 # 对应路由权重
        y.index_add_(0, token_idx, (expert(x_flat[token_idx]) * weight).to(y.dtype))

每个 token 只出现在它选中专家的 mask 里

4.2 `index_add_`

y.index_add_(0, token_idx, val)    # y[token_idx] += val  （scatter-add）

这是 scatter-add：沿 dim=0 按 token_idx 把 val 原位加进 y 的对应行

val 经 .to(y.dtype) 对齐（expert 输出可能与 y 精度不同），避免 dtype 不匹配。

4.3 避免专家死亡的技巧

elif self.training:
    y[0, 0] += 0 * sum(p.sum() for p in expert.parameters())

触发场景：某个专家在本次前向里一个 token 都没被选中（mask.any()=False，上面的 if 分支没走）。此时这个专家的参数没有参与任何计算，也就收不到任何梯度在分布式（DDP / DeepSpeed）训练里，该专家会因梯度全 0 而不更新，且之后也可能永远不被选中，陷入专家死亡（expert-death）的恶性循环。

保活的手法很巧妙：

0 * sum(p.sum() for p in expert.parameters())

sum(p.sum() for p in ...) 把该专家的所有参数和（一个标量）算出来，乘 0 → 一个恒等于 0 但依赖所有参数的张量；
把它累加到 y[0,0]，这个 0 就把专家全部参数接进了计算图梯度反向传播时，DDP 的 all-reduce 会为该专家同步梯度（内容是 0），参数保持可更新状态
y[0,0] 加 0 不影响真实输出（ $output + 0 = output$ ），纯粹是借一个出口把计算图连起来。

5. 负载均衡 aux loss

5.1 路由会自我强化，然后偏科

gate 训练初期接近随机，但梯度会让偏科变得越来越严重：

某个专家碰巧分数高 → 被更多 token 选中 → 拿到更多梯度 → 分数更高 → 更常被选中……

这是正反馈循环，后果有二：

少数专家被哄抢：大多数 token 挤向 1–2 个专家，计算资源集中在几个专家上MoE 用满多个专家的初衷没实现；
多数专家被冷落：长期收不到梯度的专家被闲置，甚至滑向 4.3 避免专家死亡的技巧的专家死亡。

要打破这个循环，只靠主任务 loss 进行调节是不可能的，必须显式加一项负载均衡进行惩罚这就是 aux loss（auxiliary loss，也叫 router / load-balancing loss）。

5.2 损失公式

if self.training and self.config.router_aux_loss_coef > 0:
    load = F.one_hot(topk_idx, self.config.num_experts).float().mean(0)
    self.aux_loss = (load * scores.mean(0)).sum() * self.config.num_experts * self.config.router_aux_loss_coef
else:
    self.aux_loss = scores.new_zeros(1).squeeze()

（ $N$ 为专家数、 $T$ 为本 batch token 数）：

L_{a ux} = (i = 1 \sum N 被选中比例 l o a d_{i} \cdot 平均路由分数 \overline{scor e}_{i}) \cdot N \cdot coef

两个关键量：

	定义	代码	可导性
$l o a d_{i}$	专家 $i$ 被选中的频率（这次 batch 里多少比例的 token 选了它）	`one_hot(topk_idx, N).mean(0)`	离散 0/1，不可导
$\overline{scor e}_{i}$	专家 $i$ 的平均 softmax 信任度	`scores.mean(0)`	连续，可导

F.one_hot(topk_idx, N) 把每个 token 的选中专家下标变成 [T, N] 的 0/1 独热矩阵，.float().mean(0) 沿 token 维平均 → 每专家被选中频率；
scores.mean(0) 把 [T, N] 的软分数沿 token 维平均 → 每专家的平均信任度；
(load * mean(0)) 是逐元素乘、再 .sum() 遍历所有专家求和。

5.3 为什么是 load 和 score 的乘积和（而非只惩罚一项）

这是 Switch Transformer / DeepSeek-MoE 采用的通用形式，这里的关键在软硬结合：

load 是离散的（one-hot 挑选结果，不可导）单惩罚它，梯度无法穿过 top-k 回到 gate；
score 是连续的（softmax 输出，可导）梯度能从它顺畅流回 gate；
两者相乘再求和，把离散的选中负载和连续的信任度绑在一起：load_i · score_i 大，说明专家 $i$ 既被选中得多、又被信任得高路由偏斜最严重，惩罚也最大。梯度经 score 传导，gate 就学会降低这种专家的分数、把信任度摊平。

5.4 系数与归一化基准

* self.config.num_experts（=4)：归一化因子。理想均衡时每个专家 $l o a d_{i} = \frac{1}{4}$ 、 $\overline{scor e}_{i} = \frac{1}{4}$ ，则 $\sum l o a d \cdot scor e = 4 \times \frac{1}{16} = \frac{1}{4}$ ，乘 $N = 4$ → 约等于 1。这样均衡状态的 aux loss 被归一化到 $O (1)$ 基准，不随专家数放大，coef 才好调（无论 4 个还是 64 个专家，理想值都是 ~1）；
* self.config.router_aux_loss_coef（=5e-4）：相对主任务 loss 的权重。5e-4 是个很温和的值MoE 的优化仍由主任务（自回归 CE loss）主导，aux loss 只是轻轻拉一下，确保路由不偏斜即可。若调得过大，会牺牲主任务性能（模型被强迫均分而损失精度）。

5.5 图示（负载分布）

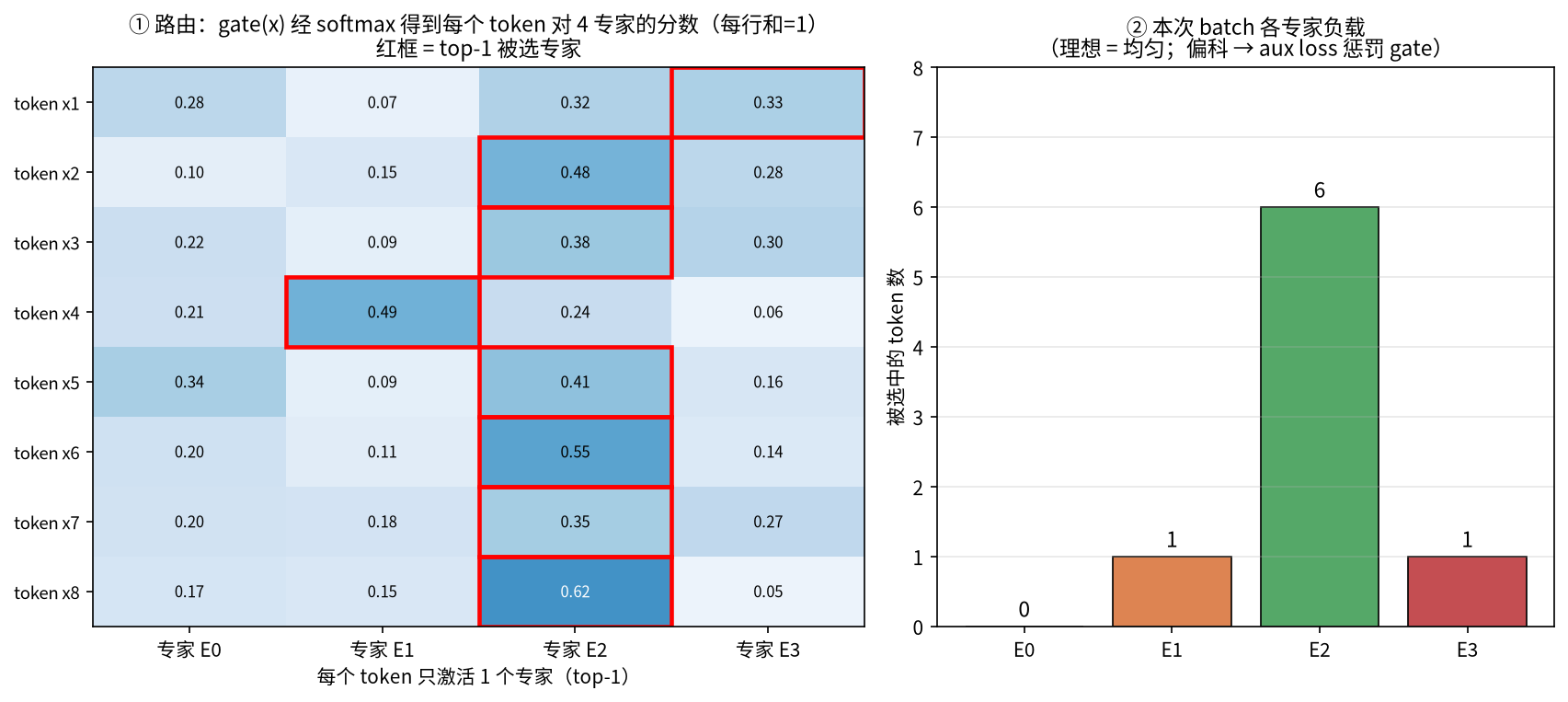

这次 batch 里 4 个专家各自被选中的 token 数。理想 = 均匀（各 2 个）；偏科（如图中某个专家拿到 5 个）就会让 load·score 变大、aux_loss 变大，从而反向惩罚 gate。

6. Dense 和 MoE 的参数构成

6.1 每层一个专家的成本（全尺寸 FFN）

一个 FFN（SwiGLU，intermediate=2432）= gate_proj(768→2432) + up_proj(768→2432) + down_proj(2432→768)：

FFN_{1} = 768 \times 2432 + 768 \times 2432 + 2432 \times 768 = 3 \times 768 \times 2432 \approx 5.60 M

MoE 每层有 4 个这样的专家 + 一个 gate（768→4，忽略不计）：

MoE_{层} \approx 4 \times 5.60 M = 22.4 M

6.2 总参数：198M（4 个专家都存）

把模型其他部分（注意力和嵌入）加进来：

部分	每层	8 层	说明
Attention	1.77M	14.2M	q/k/v/o 投影，GQA 省 k/v
MoE（4 专家 + gate）	22.4M	179M	参数大头
Embedding（tied）	–	4.92M	与 lm_head 共享
总计		≈ 198M	总参数

这就是 198M：4 个专家 FFN 全部存进权重。

6.3 激活参数：64M（每 token 只走 1 个专家）

每 token 前向实际用到的参数 = 每层注意力 + 1 个被激活的专家 FFN + gate：

部分	每层	8 层	说明
Attention	1.77M	14.2M
1 个专家 FFN	5.60M	44.8M	只剩 1个
Embedding（tied）	–	4.92M
总计		≈ 64M	激活参数

6.5 `get_model_params`

真实代码（trainer_utils.py 18–28 行）不真跑前向，而是用参数总量 + 路由配置直接推出激活参数量，很巧妙：

def get_model_params(model, config):
    total = sum(p.numel() for p in model.parameters()) / 1e6                 # ① 全部参数
    n_routed = getattr(config, 'n_routed_experts', getattr(config, 'num_experts', 0))   # 4
    n_active = getattr(config, 'num_experts_per_tok', 0)                     # 1
    n_shared = getattr(config, 'n_shared_experts', 0)                        # 0（MiniMind 无共享专家）
    expert = sum(p.numel() for n, p in model.named_parameters() if 'mlp.experts.0.' in n) / 1e6  # ② 单个专家的参数
    shared_expert = sum(p.numel() for n, p in model.named_parameters() if 'mlp.shared_experts.0.' in n) / 1e6
    base = total - (expert * n_routed) - (shared_expert * n_shared)          # ③ 非专家部分
    active = base + (expert * n_active) + (shared_expert * n_shared)         # ④ 激活部分
    if active < total: Logger(f'Model Params: {total:.2f}M-A{active:.2f}M')  # ⑤ MoE →    198M-A64M
    else: Logger(f'Model Params: {total:.2f}M')                              #    Dense →    64M

total：所有权重参数之和；
expert：用命名参数匹配 'mlp.experts.0.'（专家 0）拿到一个专家的参数量；
base = total - expert×n_routed：从总量里减掉所有 routed 专家，剩非专家部分（attention + embed + norm + gate + 共享专家），这是每个 token 必然走的部分；
active = base + expert×n_active：基础部分 + 每个 token 激活的专家数 × 单个专家。

判断逻辑：active < total（激活比总共少，是 MoE 的稀疏特征）→ 打印 totalM-AactiveM；否则（Dense，激活 = 总参）→ 只打印 total。注意 n_routed/n_shared 用的是 getattr，兼容 DeepSeek 风格的 routed + shared 专家；MiniMind 只有 routed，n_shared=0。
